停電時バイパス君の施工について説明しています。

※全てのお客様や全ての設備に適合、または施工条件が当てはまる訳ではありません。施工不可能な場合もございますので予めご相談ください。

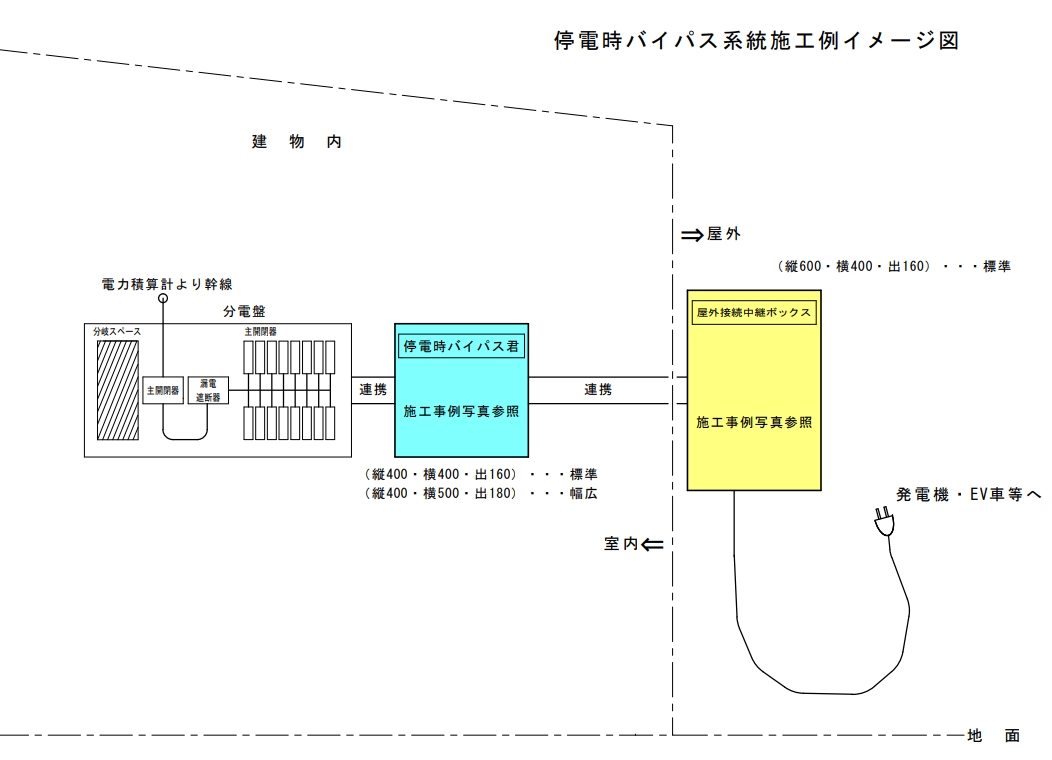

停電時バイパス系統施工例イメージ図です。

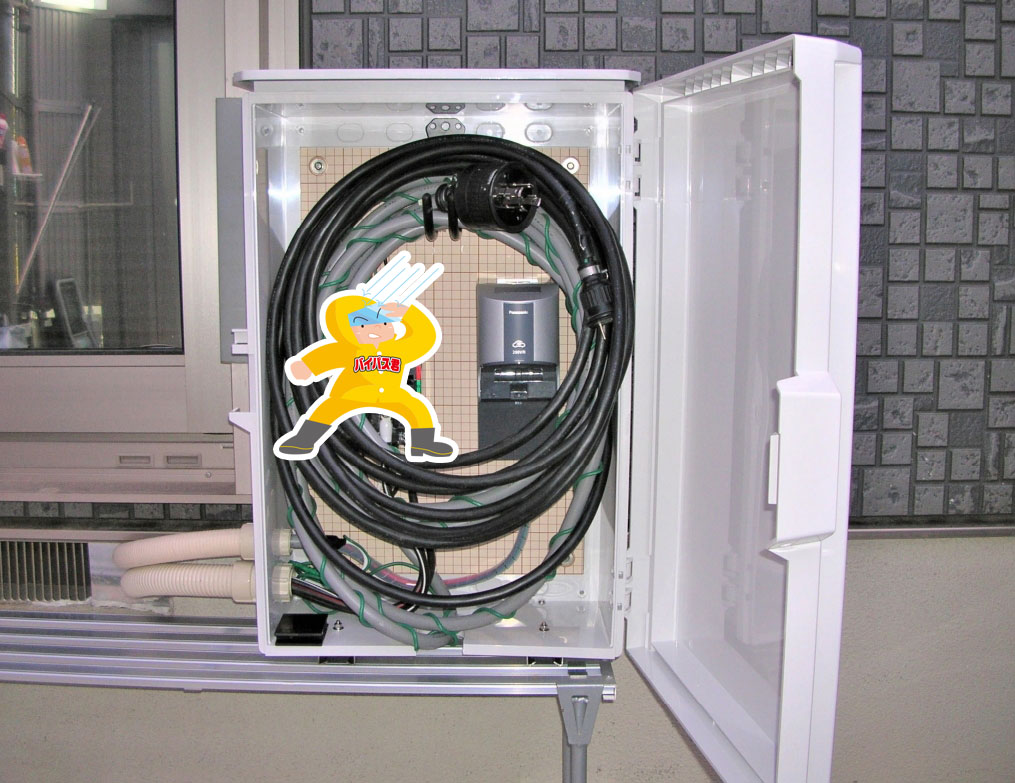

接続ケーブル収容例（灰色ケーブルは100／200V出力用、黒色ケーブルはEV非常給電用）
(上記図面黄色部分です。)

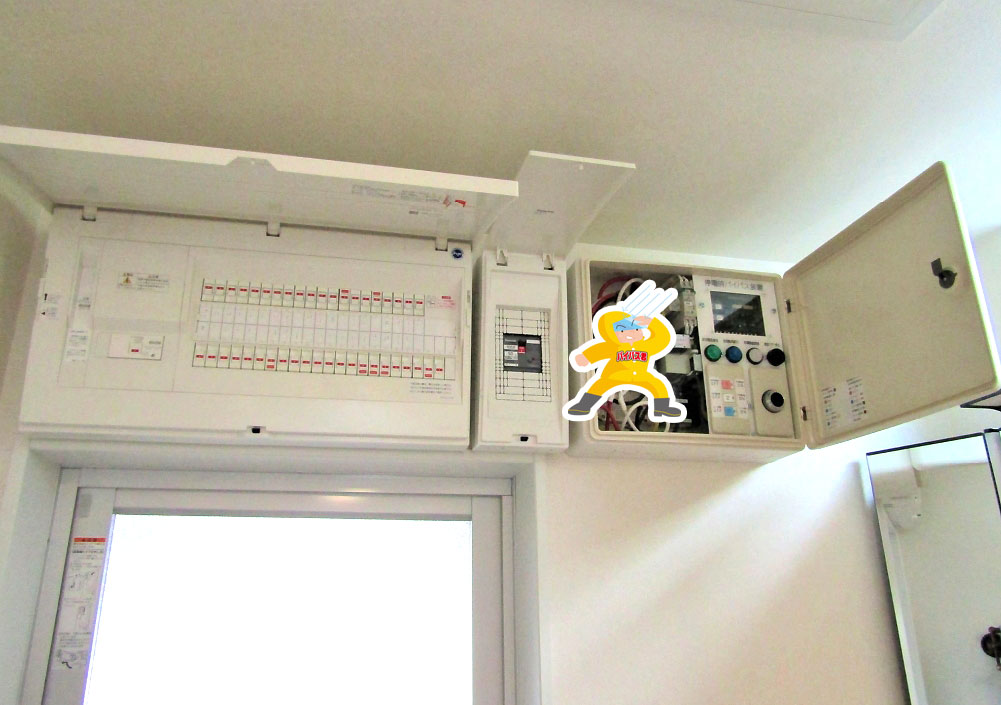

停電時バイパス君設置例（上記図面青色部分です）

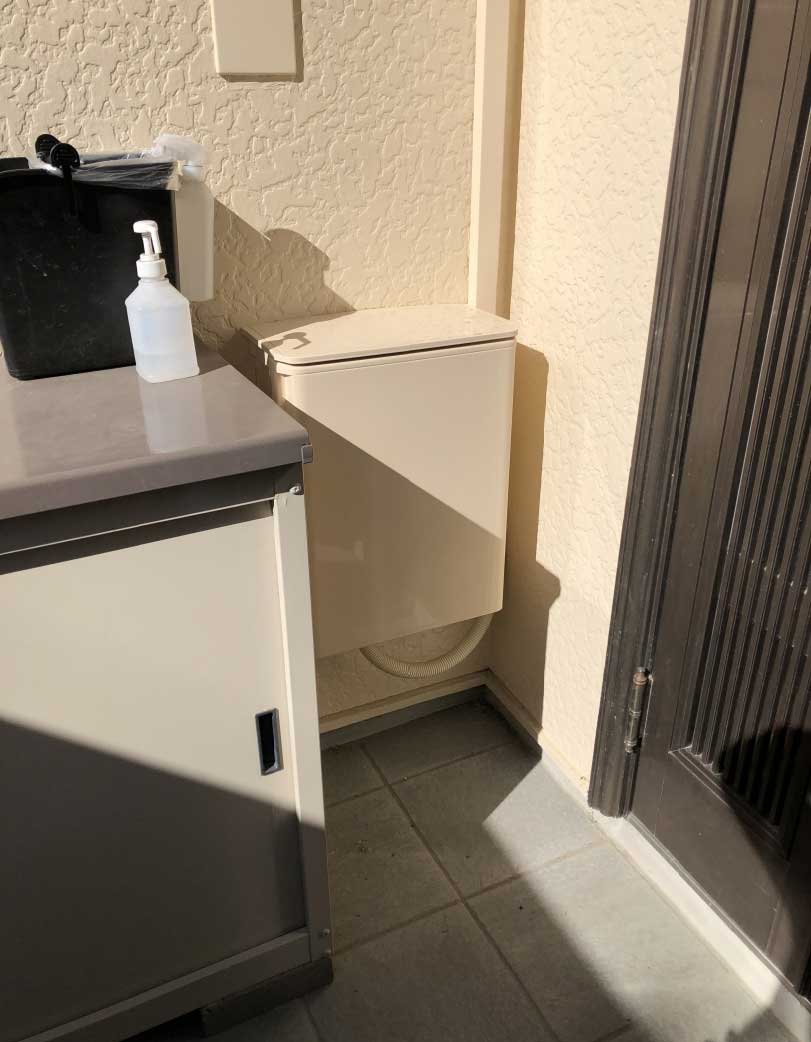

下部既設コンセントと同色メタリック塗装した屋外接続ボックス例・車と同塗装にて耐候性抜群
（上記図面の黄色部分です。）

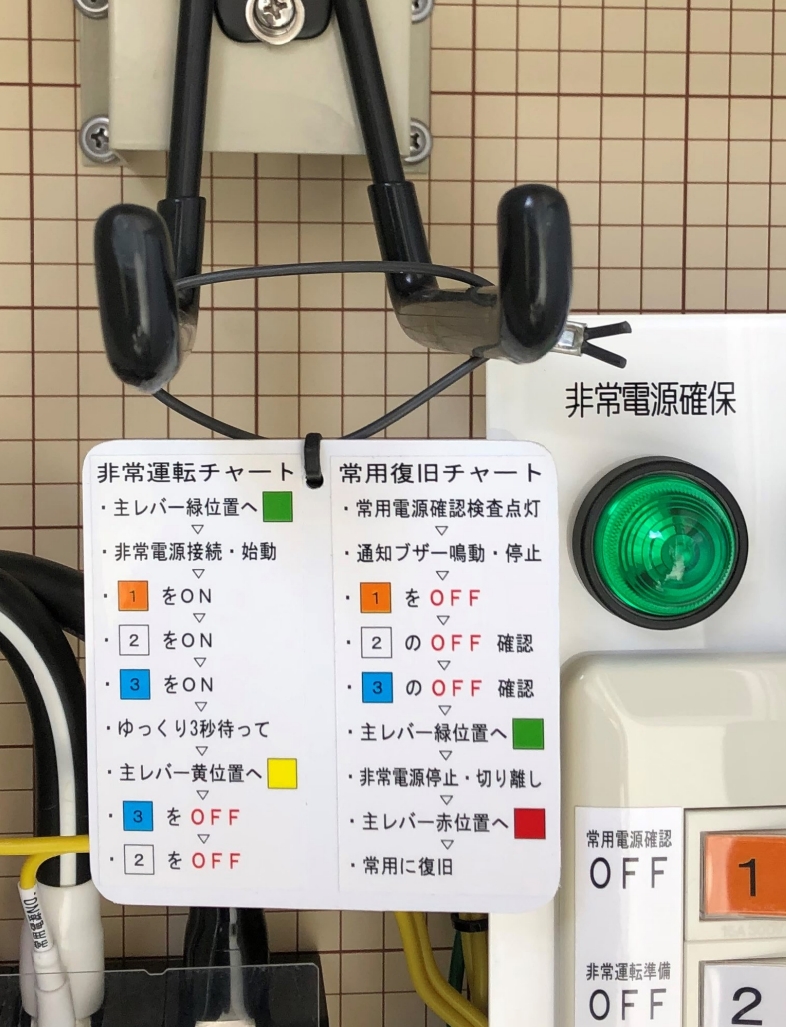

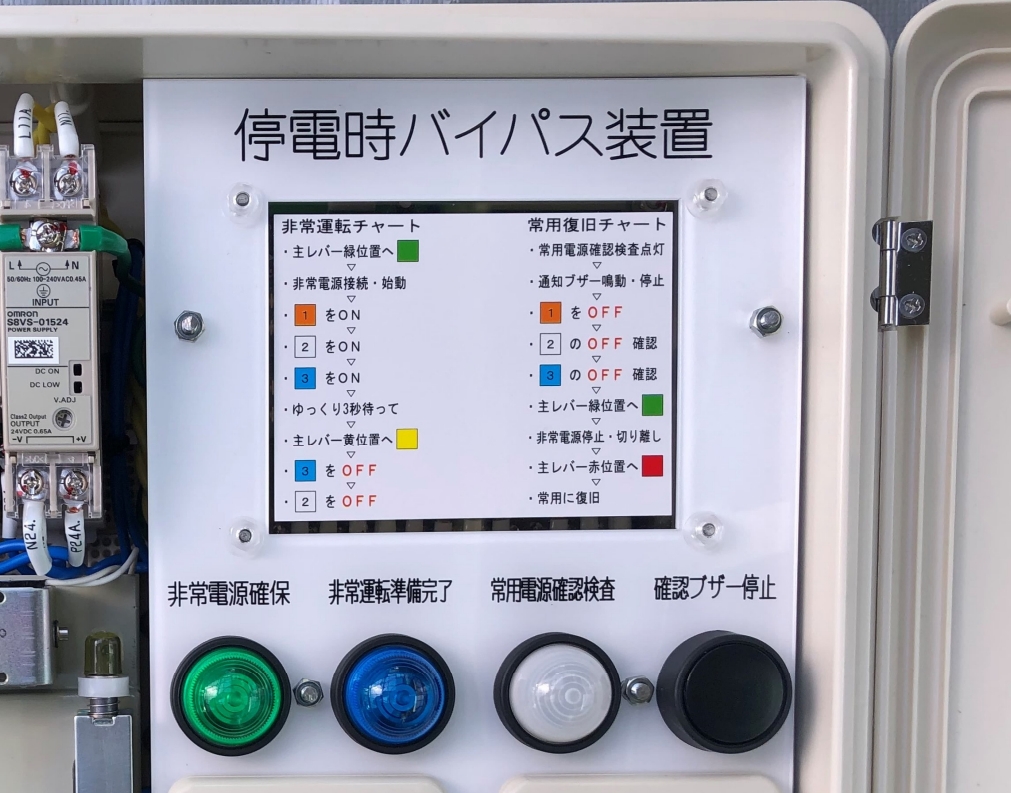

運転チャートプレート・これを見ながら操作すれば、取扱説明書は不要です。
（上記図面青色部分です。）

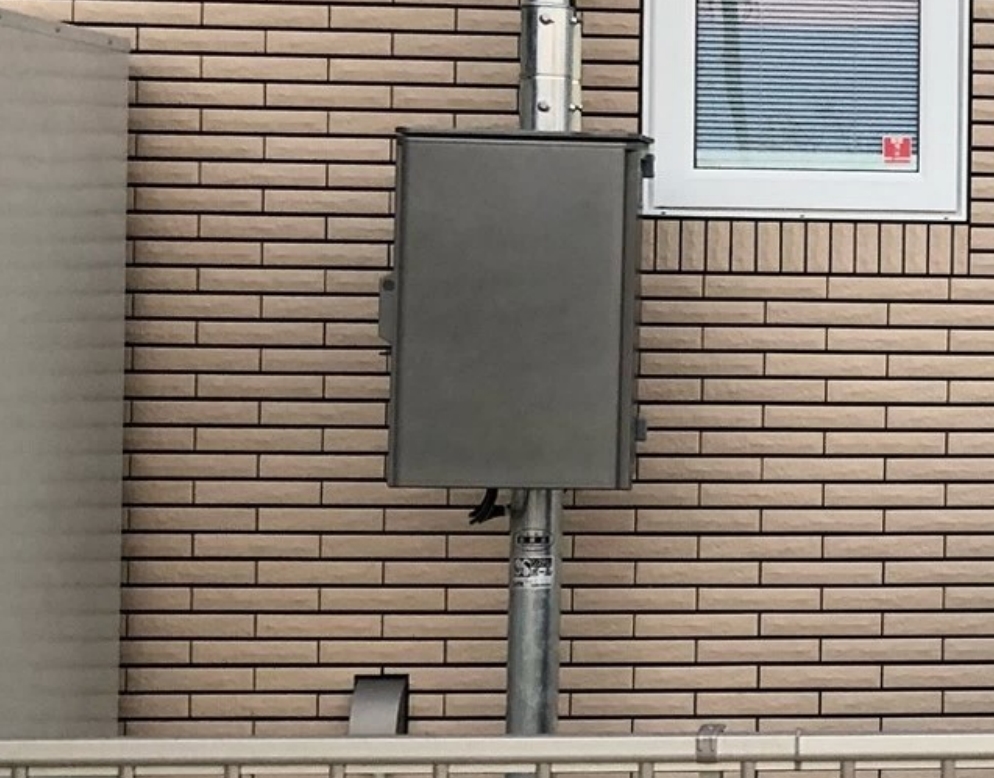

ボックス並びに配管を外壁と同色に調合塗装した例・車と同塗装にて耐候性抜群
（上記図面の黄色部分です。）

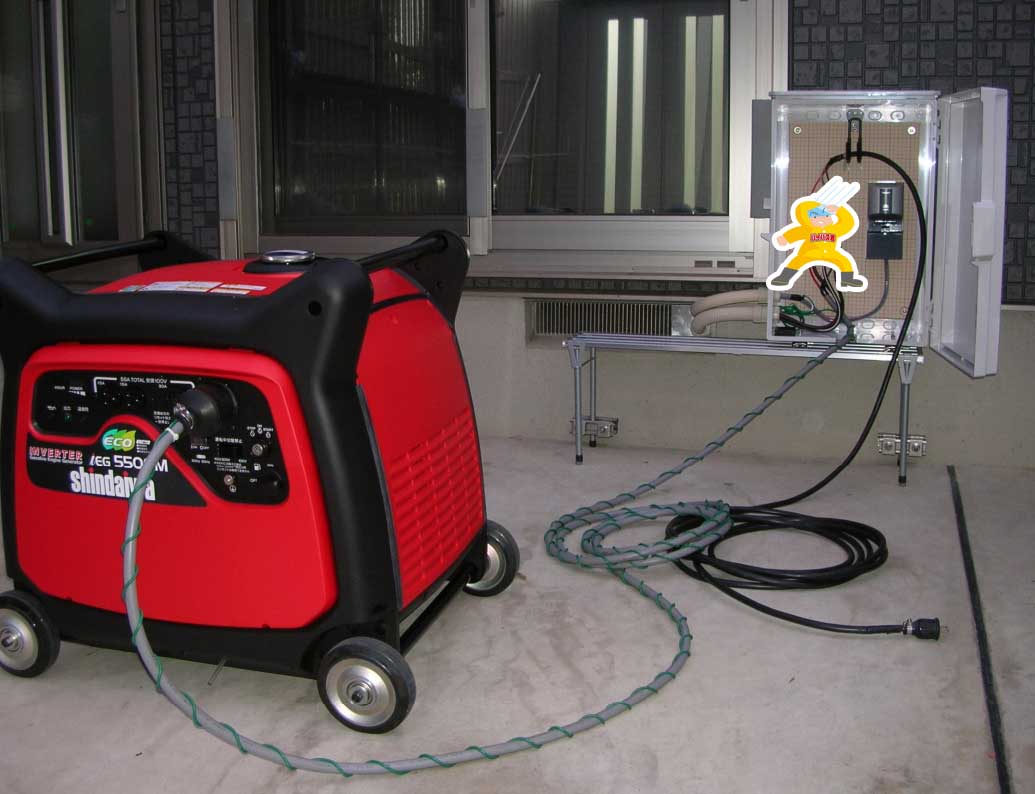

100／200V発電機接続使用例・黒ケーブルはEV車使用時接続用ケーブル
（上記図面の黄色部分です。）

いままでの施工例一覧はこちらからどうぞ。
